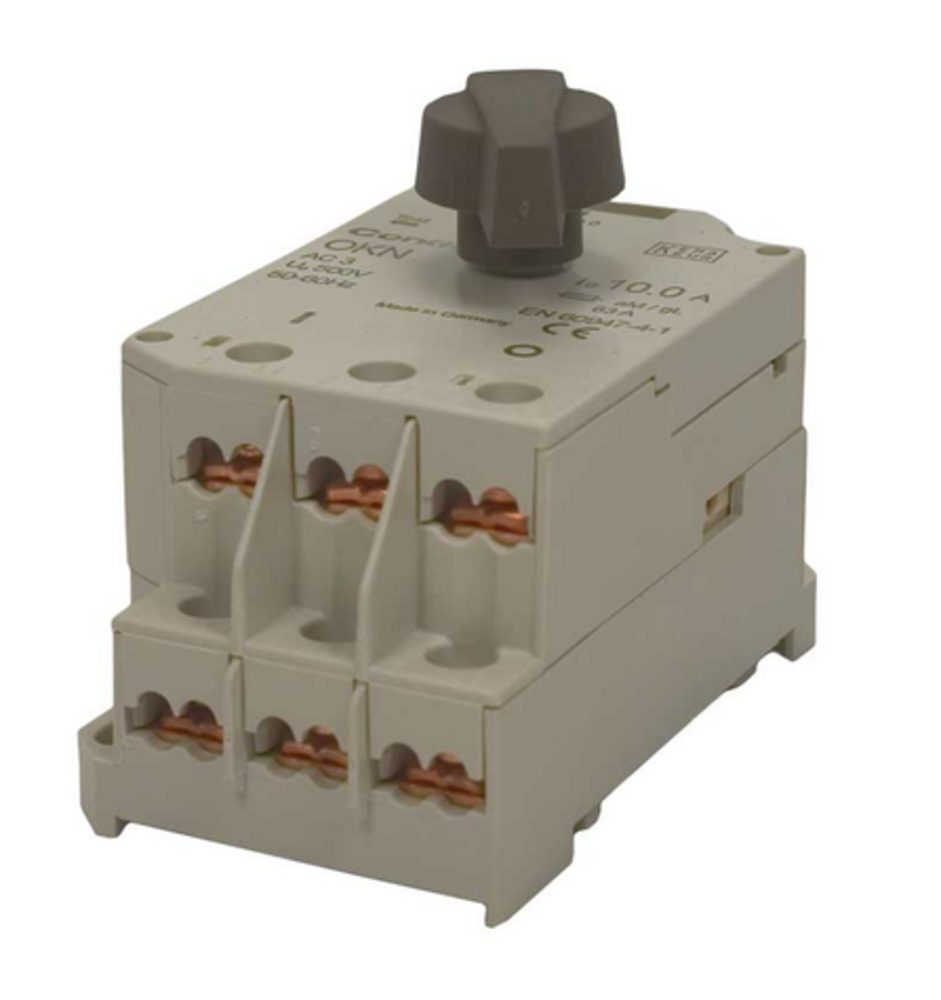

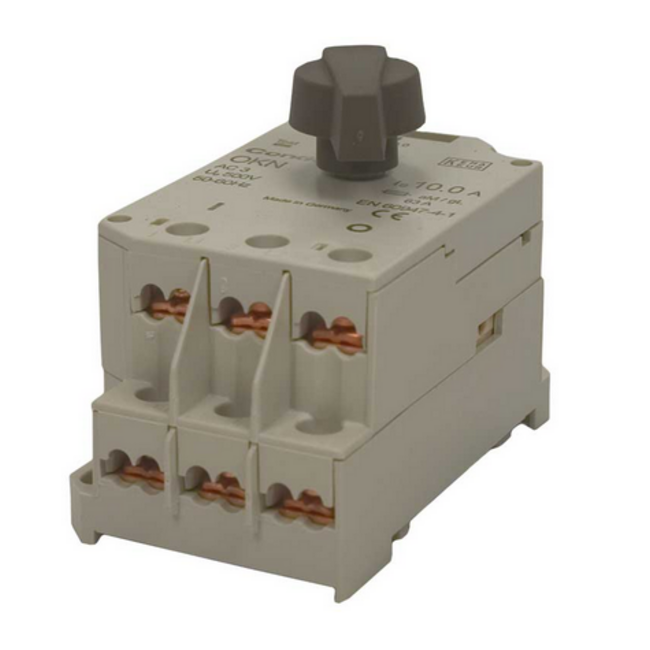

Motorbeveiligingsschakelaar OKN 10-16 A

Thermische uitschakeling en fase-uitvalbeveiliging
Bouwschakelaar met draaiknop
3-polig
10.00 - 16.00A

Nominale isolatiespanning Ui volgens IEC 947-4-7 / VDE 0110: 500 V AC
Toegestane omgevingstemperatuur:
Opslagtemperatuur: -25...+ 70°C
geopend: -25...+ 60°C
ingekapseld: -25...+ 40°C
Temperatuurcompensatie: ja
Klimaatbestendigheid: IEC 68 T2-3, 2-30
Vlambestendigheid volgens IEC 695-2-1: ernstgraad 850°C
Elk ingebouwd systeem: bij voorkeur verticaal
Toegestane hoogte: 3000 m
Toegestane trillingen IEC 68-2-6: 25 Hz b. ± 1 mm amplitude (2,5 g)
Toegestane slagrichting sinusslag: 20 g (11 ms)
Bevestiging (schroefbevestiging): 2 x M4* (*niet meegeleverd)
Mechanische levensduur in schakelcycli: 100.000
Maximale schakelfrequentie schakelcycli / uur: 30
Aantal hoofdcircuits: 2 / 3
Nominale bedrijfsspanning: >37 A / 250 V
Ue tot: >27 A / 500 V
Thermische continue stroom Ith2: 37 A, 2-pins
Nominale bedrijfsstroom Ie: 27 A, 3-polig
Stroombereik Ie: 22 - 37 A, 2-pins
volgens VDE 0660 deel 102 A, IEC 947-4-1: 0,25 - 27 A, 3-polig
Aantal gebieden 2 / 11
Joule warmteverlies hoofdcircuits bij Ie max./fase: 1,8...3,2 W
Reisklasse: 10 A
