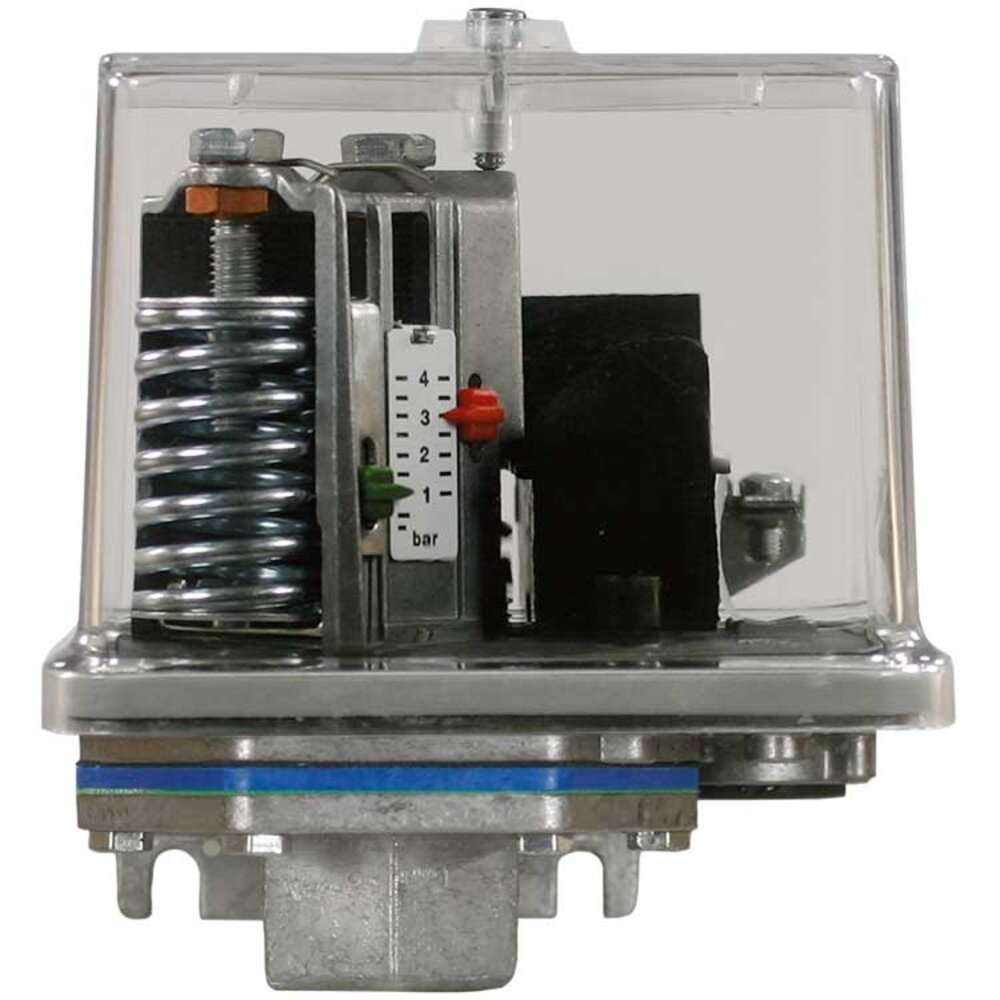

Drukschakelaar FF4, 30-250 bar

Bovenste schakelpunt: 30 - 250 bar
Onderste schakelpunt: 14 - 226 bar
Fabrieksinstelling: 100 / 200 bar

Hogedrukschakelaar met kunststof zuiger.
Bij deze schakelaars wordt standaard een smoorklep gebruikt. Deze moet echter worden verwijderd bij gebruik met viskeuze media.
Drukaansluiting: H (G 3/8" binnendraad, DIN ISO 228/I), silumin.
VDE 0660, IEC 337-1, IEC 553-1.

Toepassing:
Persluchttechniek, watertechniek, bouwmachines, waterblussystemen en
oliedrukbewaking.

Beschrijving:
De TIVAL-drukschakelaars van de FF4-serie kunnen universeel worden gebruikt.
De apparaten kunnen als volgt worden gebruikt:
- Bewaking en regeling van de druk van vloeistoffen en gassen in pijpleidingen, boilers, drukvaten en apparaten.
- Taken in procesregeling, koeling, persluchttechnologie en
hydraulische toepassingen.
- Drukbewaking van koel- en smeersystemen in een grote verscheidenheid aan
machines.
- Automatisch schakelen van compressor- en pompmotoren, bijv. voor watertoevoer, voor hulppompen, enz.
- watervoorziening, hulppompen, brandblussystemen en persluchtsystemen.
persluchtsystemen.

Functie:
De druk van het te bewaken medium drukt bij de sensor
tegen een vlak membraan, een balg of een zuiger (afhankelijk van het drukbereik).
Een hefboom- en veersysteem maakt fluttervrij schakelen mogelijk met behulp van een cascade-snapschakelaar. Als er geen druk is op het sensorelement, is contact 1-2 gesloten. Dit kan worden gebruikt als een "AAN"-signaal voor een pomp of een compressor.Wanneer de druk het bovenste schakelpunt overschrijdt, opent contact 1-2
en contact 1-4 wordt gesloten. De aangesloten motor wordt uitgeschakeld.
Contact 1-4 wordt vaak gebruikt als een "OFF"-schakelaar.
Contact 1-2 sluit weer als de druk onder het vooraf ingestelde onderste schakelpunt komt.
het vooraf ingestelde onderste schakelpunt. Met een schroevendraaier kunnen het bovenste en
en onderste schakelpunt onafhankelijk van elkaar worden ingesteld. Beide
Beide schakelpunten zijn gemakkelijk af te lezen op de schaalverdeling.
Omschakelcontact met handmatige reset min.
Als de druk onder de ingestelde waarde zakt, opent contact 1-4 en sluit contact 1-2 en vergrendelt.
contact 1-2 sluit en vergrendelt. Als de druk boven de ingestelde waarde is gestegen
kan het contact worden ontgrendeld via de handmatige resetknop.
Wisselcontact met handmatige reset max.
Als de druk boven de ingestelde waarde stijgt, opent contact 1-2 en sluit contact 1-4 en vergrendelt.
1-4 en vergrendelt. Als de druk onder de ingestelde waarde is gedaald, kan het contact
kan het contact worden ontgrendeld met de handmatige resetknop.

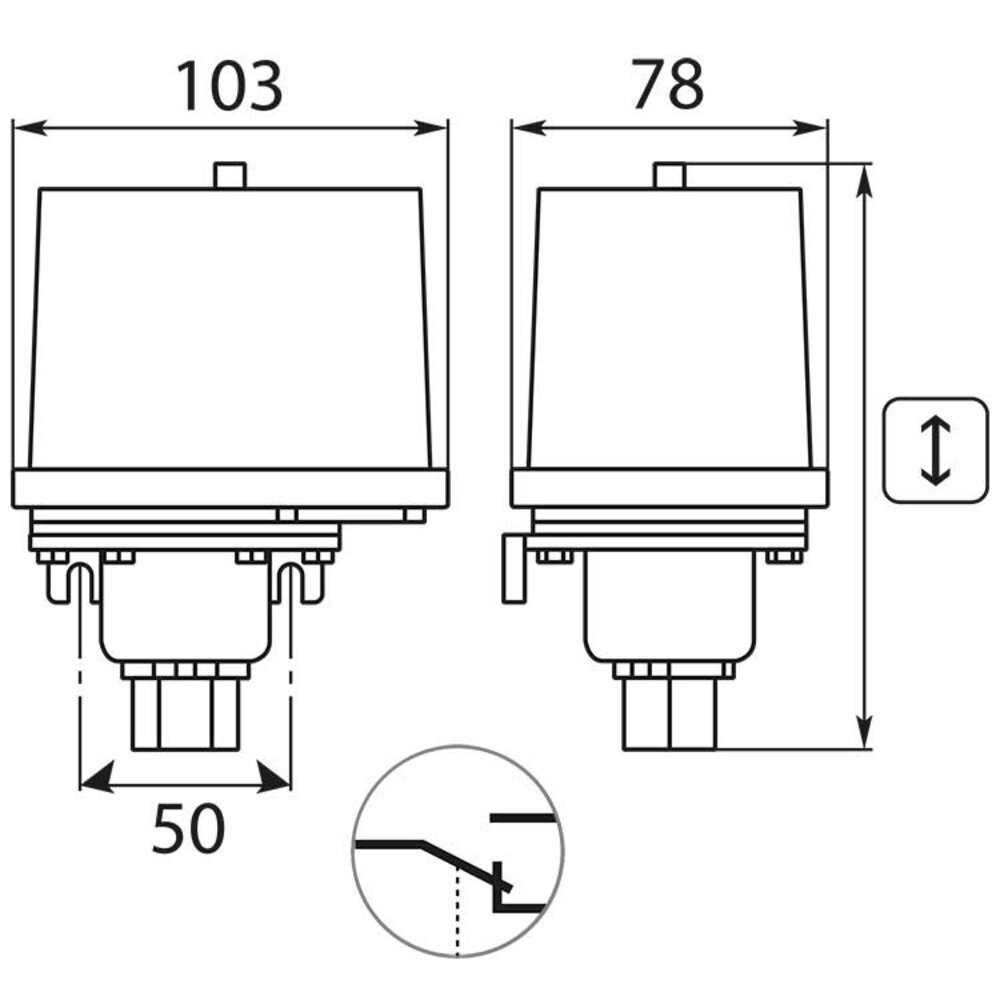

Drukaansluiting, drukopneemelement, schakelmechanisme en elektrische aansluiting
aansluitingen zijn gemonteerd op een lichtmetalen gegoten basisplaat. De
De verzegelbare transparante afdekking beschermt de schakelaar en de weegschaal tegen omgevingsinvloeden.
